Система экологического мониторинга Черноморского побережья Кавказа

Система предназначена для комплексного экологического мониторинга была разработана для получения информации о состоянии окружающей среды в период подготовки, проведения и после проведения XXII Олимпийских зимних игр и  XI Паралимпийских зимних игр 2014 года в городе Сочи, включая территорию Сочинского национального парка, а также расположенного поблизости объекта Всемирного природного наследия ЮНЕСКО "Западный Кавказ".

Общая характеристика проекта

Разработана и введена в эксплуатацию информационно-аналитическая система комплексного экологического мониторинга состояния окружающей среды, природных и техногенных процессов для контроля техногенного воздействия на территории проведения Олимпийских игр 2014 г. и прилегающих территориях.

В рамках системы организованы наблюдения за качеством всех составляющих окружающей среды:

  • атмосферного воздуха,
  • атмосферных осадков,
  • поверхностных и морских вод,
  • почвы,
  • биотических компонентов (растительного и животного мира).

Основными задачами системы являются:

  • получение объективных данных о состоянии окружающей среды и прогнозирование возможного его изменения в районе г. Сочи в период подготовки и после проведения Олимпиады для принятия управленческих решений в области охраны окружающей среды, в том числе по снижению негативного воздействия на окружающую среду строящихся олимпийских объектов;
  • контроль соблюдения государственных и международных стандартов качества воздуха, снежного покрова и поверхностных вод в период подготовки и проведения Олимпийских игр;
  • информирование общественности о качестве окружающей среды, как в период подготовки Олимпиады, так и во время ее проведения, предупреждение о резком повышении уровня загрязнения.

Для реализации поставленных задач системой были реализованы следующие основные функции:

  • измерение в автоматическом режиме концентраций загрязняющих веществ в атмосферном воздухе и показателей качества поверхностных вод;
  • измерение в автоматическом режиме метеорологических величин;
  • отбор проб и определение содержания загрязняющих веществ в атмосферном воздухе, поверхностных водах, атмосферных осадках, почвах, снежном покрове и растительности;
  • наблюдения за редкими и исчезающими видами животных и растений в Сочинском национальном парке;
  • оценка и прогноз загрязнения, в том числе и в случаях нештатных ситуаций техногенного и природного характера;
  • сбор, хранение, передача и представление информации.

Результатом внедрения системы является получение объективных исходных и прогнозируемых данных для обеспечения процесса принятия решений, касающихся экологического сопровождения подготовки и проведения Игр, в том числе по принятию мер для снижения выбросов от предполагаемых источников загрязнения; после завершения Игр — экологическое обеспечение функционирования Сочинского национального парка как горно-климатического курорта мирового уровня.

Состав системы

  1. Автоматические станции контроля загрязнения атмосферного воздуха МР-28 (АСК А) в зонах проведения Олимпийских игр и жилой зоне — 6 шт.
  2. Автоматические пункты контроля атмосферы (АПК-А) в зонах строительства олимпийских объектов — 3 шт. (после завершения строительства — 1 шт.).
  3. Мобильная экологическая лаборатория контроля атмосферы (МЭЛ-А) — 2 шт. (базовый и расширенный варианты) и мобильная гидрохимическая лаборатория (МЭЛ-В) — 1 шт. для регулярного отбора проб в труднодоступных местах и по специальным маршрутам.
  4. Автоматические станции контроля вод (АСК-В) — 2 шт.
  5. Центр сбора и обработки информации, представляющий в реальном времени данные от элементов системы, работающих в автоматическом режиме (АСК А, АПК-А, АСК-В, МЭЛ-А, МЭЛ-В).

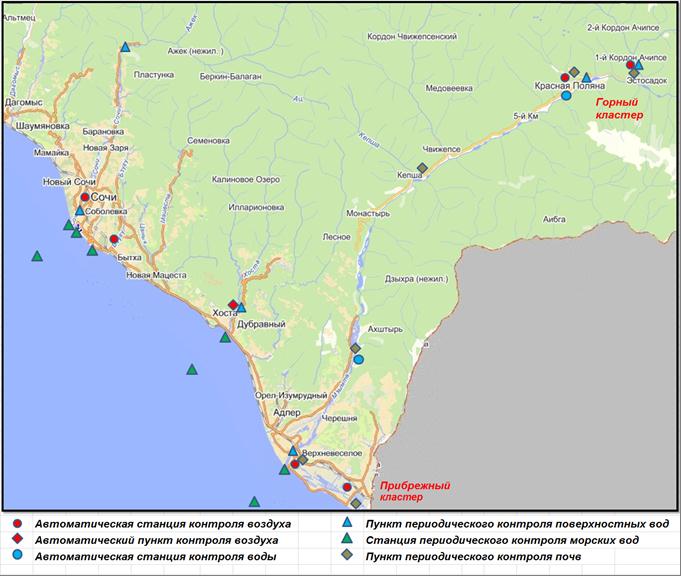

Географическое расположение элементов СКЭМ


Технические характеристики элементов системы
1. Автоматические станции контроля загрязнения атмосферного воздуха.
1.1 Основные метрологические характеристики измерительных каналов (определяемых компонентов) приведены в таблице 1.

Таблица 1

Измерительный канал (определяемый компонент)

Диапазон измерений, мг/м3

Пределы допускаемой основной погрешности

Тип газо-анализатора

Приведен-ной, g, %

Относитель-ной, d, %

Абсолютной D, мг/м3


Оксид

углерода (CO)

0 – 3

3 – 50

± 20

-

-

± 20

-

-

«К-100»

Оксид азота (NO)

0 – 0,08

0,08 – 1,0

± 25

-

-

± 25

-

-

«Р-310А»

Диоксид азота (NO2)

Диоксид cеры (SO2)

0 – 0,05

0,05 – 5,0

-

-

± 20

± 0,01

-

«С-105А»

Озон (О3)

0 – 0,1

0,1 – 0,5

-

-

-

-

± 0,02

±(0,014+0,06Сх)*

«Ф-105»

РМ-10

0 – 1

-

-

-

F-701-20

РМ-2,5

0 – 0,5

Сероводород (Н2S)

0 – 0,02

0,02 – 0,2

± 25

-

-

± 25

-

-

«СВ-320-А2»

Озон (О3)

0 – 0,03

0,03 – 0,5

± 20

-

-

± 20

-

-

«3.02 П-А»

Аммиак (NН3)

0 – 0,2

0,2 – 1,0

± 25

-

-

± 25

-

-

«Н-320»

Сумма углеводородов

0 – 5

5 – 100

± 20

-

-

± 20

-

-

«Гамма ЕТ»

Метан (СН4)

* Сх – измеренное значение массовой концентрации


1.2 Основные метрологические характеристики каналов, характеризующих состояние приземного слоя атмосферы, приведены в таблице 2.
Таблица 2

Наименование измеряемого параметра

Диапазон измерения

Пределы допускаемой абсолютной погрешности

1. Температура воздуха, °C

от -40 до +50

± 0,25

2.Относительная влажность воздуха, %

от 10 до 100

± 5

3.Атмосферное давление, гПа

(мм рт. ст.)

от 800 до 1100

(от 600 до 825)

±0,5

(±0,375)

4. Скорость ветра V, м/c

от 0,5 до 75

± (0,2+0,02V)

5. Направление ветра, градус

от 0 до 360

± 3,0

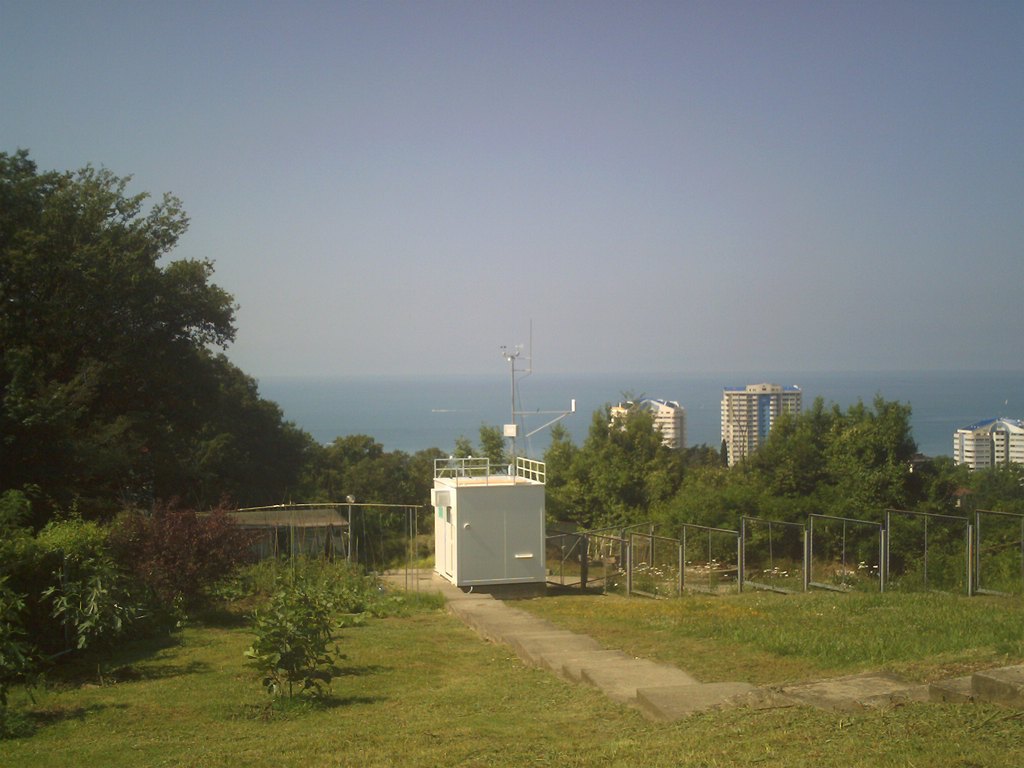

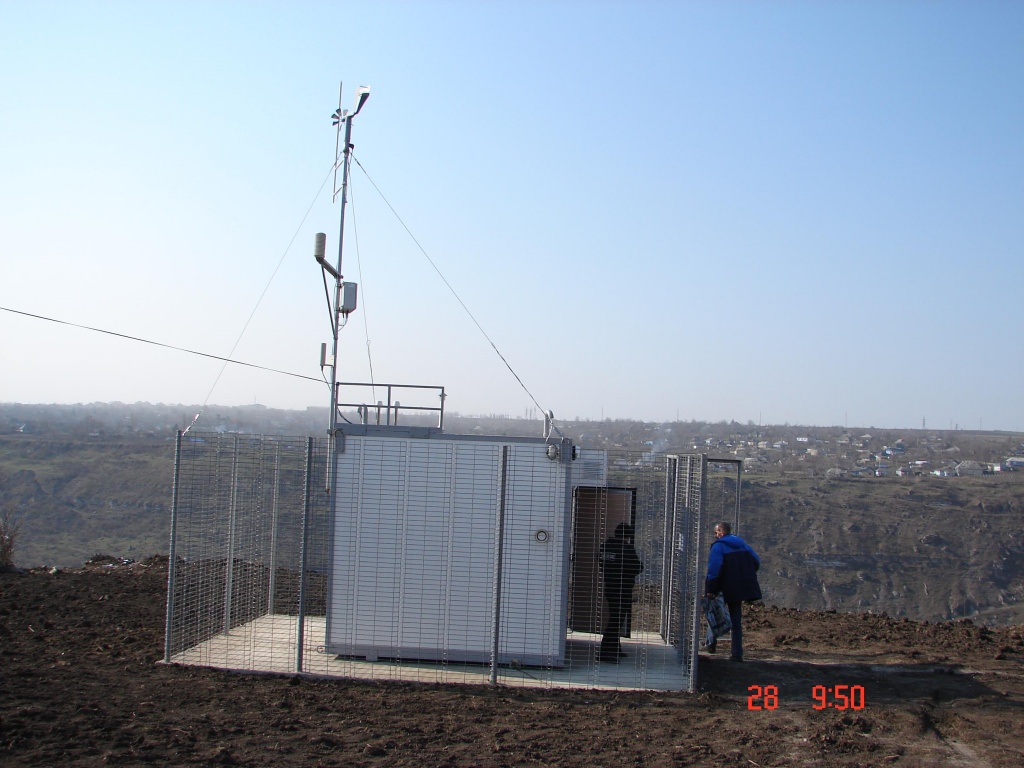

АСК-А № 1 (Цветной бульвар)  ASK-A_1.jpg

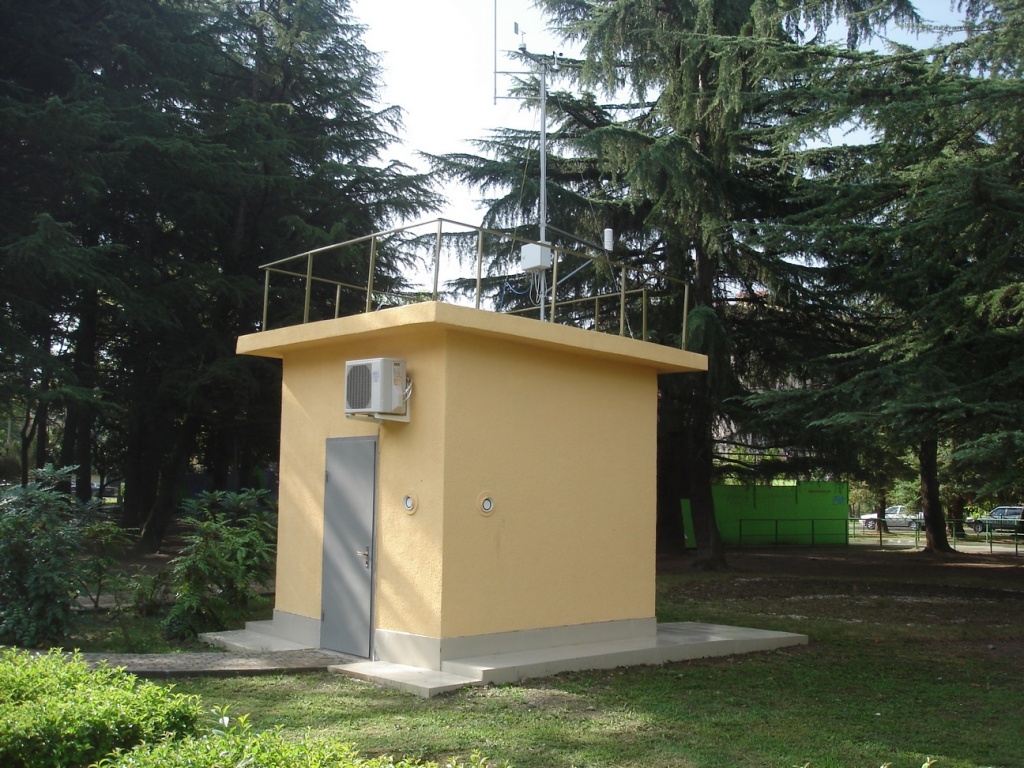

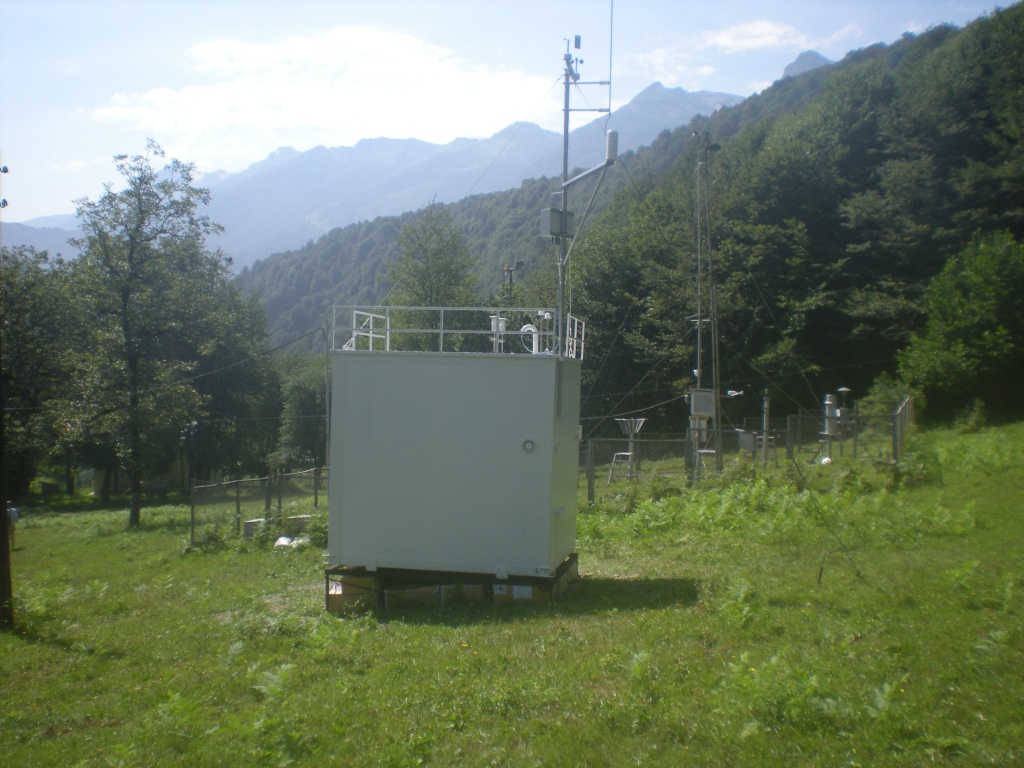

АСК-А №2 (Красная Поляна)  ASK-A_2.jpg

АСК-А №3 (Имеретинская низменность)  ASK-A_3.jpg

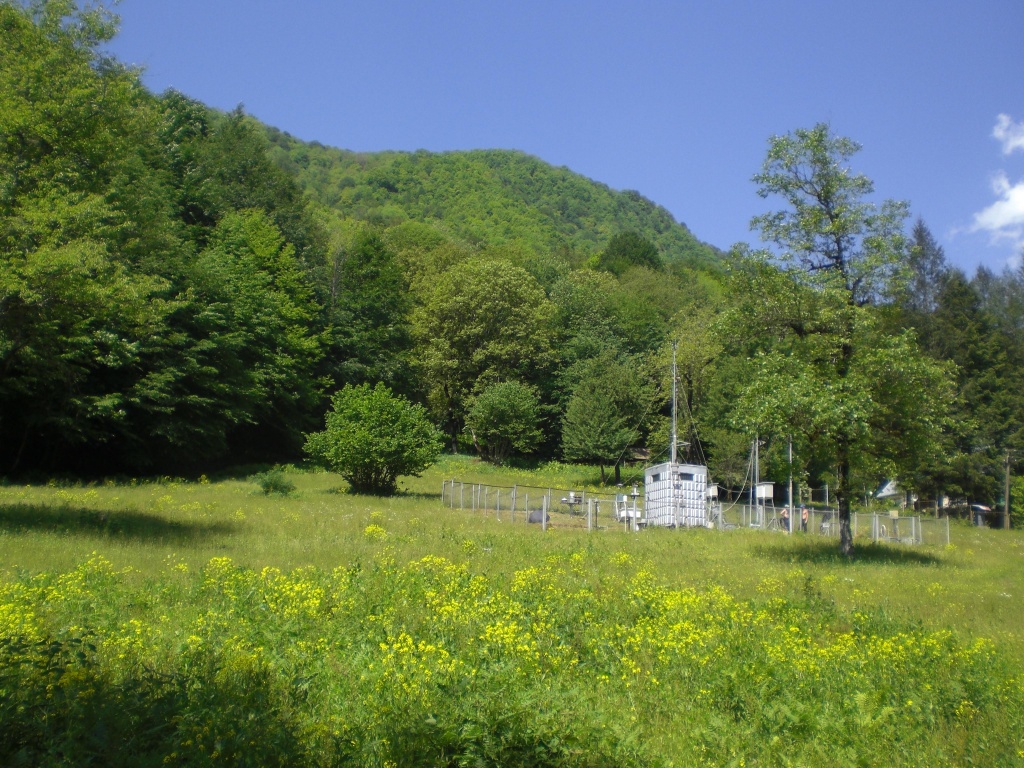

АСК-А №4 (Кордон Лаура)  ASK-A_4.jpg

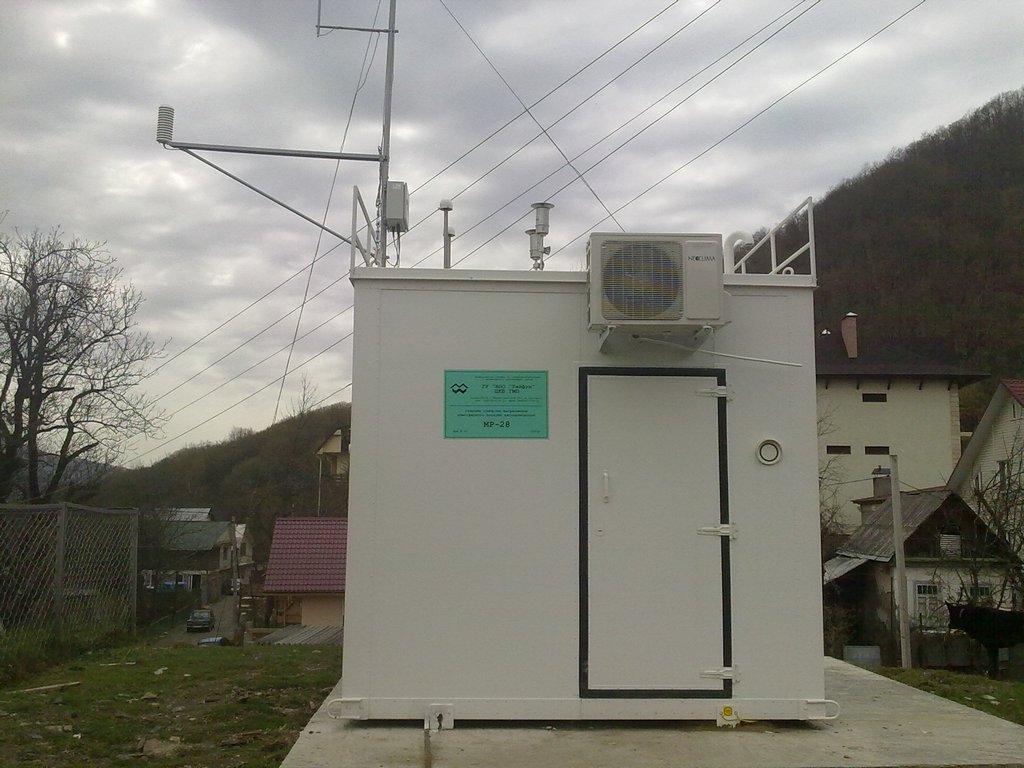

АСК-А №5 (ул. Яна Фабрициуса)  ASK-A_5.jpg

2. Автоматические пункты контроля атмосферы (АПК-А).
2.1 Основные технические характеристики приведены в таблице 3.
Таблица 3

Анализируемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

мг/м3

млн-1

приведенной g, %

относительной d, %

NO2

0 - 0,2

0,2 – 4,0

0 – 0,1

0,1 – 2,1

± 25

-

-

± 25

NO

0 - 0,4

0,4 – 2,5

0 – 0,32

0,32 – 1,98

± 25

-

-

± 25

SO2

0 - 0,5

0,5 – 5,0

0 – 0,19

0,19 – 1,88

± 25

-

-

± 25

СО

0 – 3,0

3,0 – 50,0

0,0 – 2,6

2,6 – 43,0

± 20

± 20

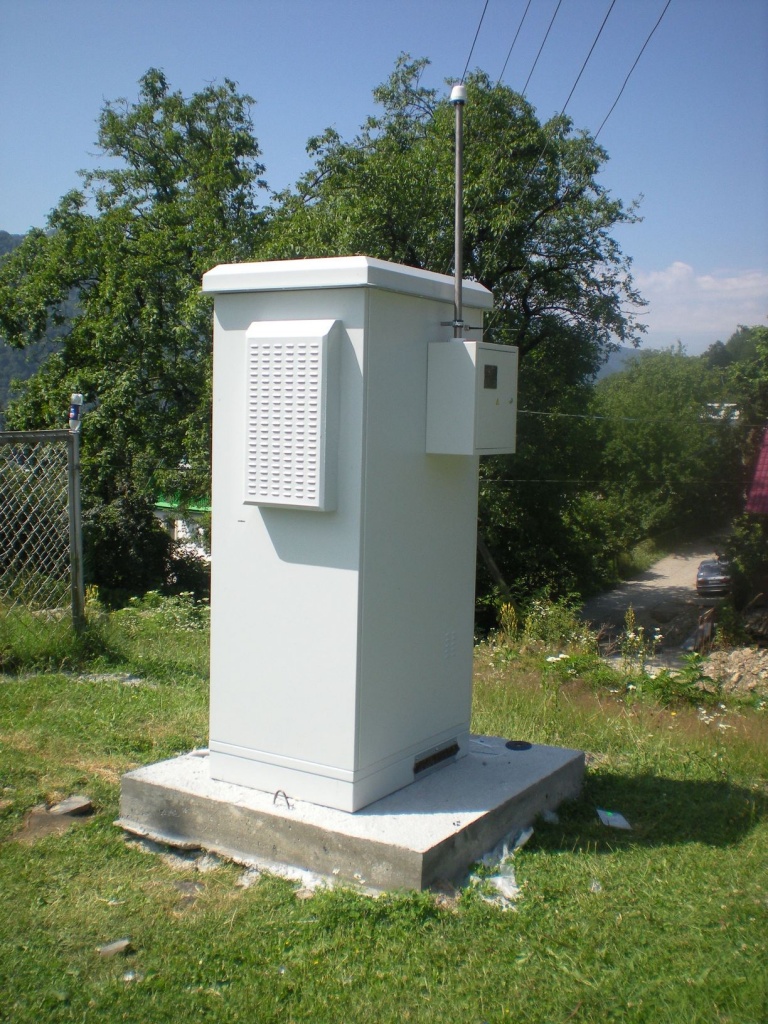

АПК №1 (Красная Поляна)  APK_1.jpg

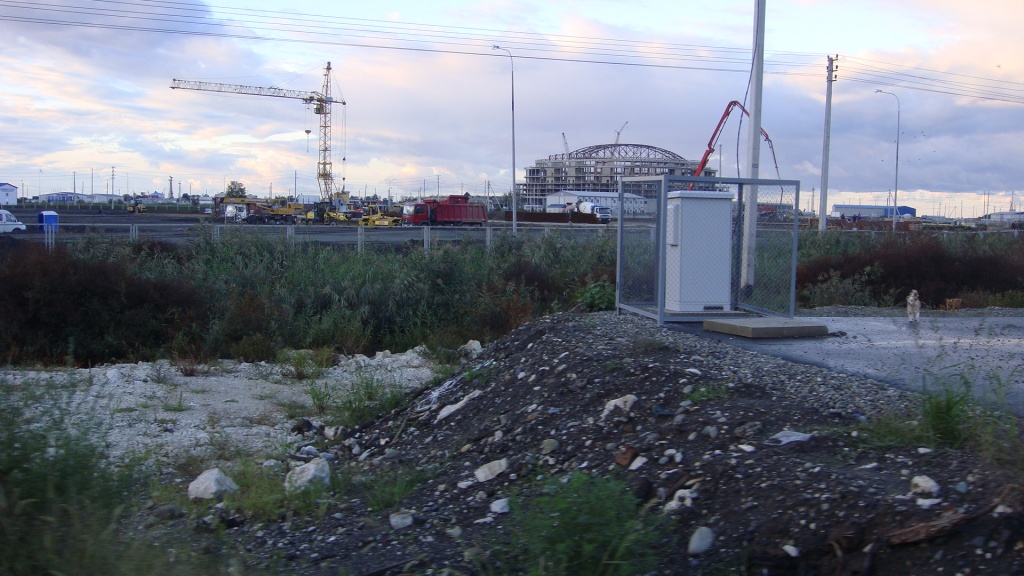

АПК №2 (Имеретинская низменность)  APK_2.jpg
3. Мобильные экологические лаборатории
3.1 Мобильная лаборатория контроля атмосферы (МЭЛ-А)
3.1.1. В базовой комплектации:
  • непрерывное автоматическое измерение концентраций вредных примесей в атмосферном воздухе: СО, NO, NO2, SO2, NН3, Н2S, О3, Σ углеводородов;
  • автоматическое измерение метеорологических параметров: температуры воздуха, скорости и направления ветра, относительной влажности воздуха, атмосферного давления;
  • обработка и хранение информации;
  • передача результатов обработки по телефонным линиям, радиоканалу, сотовой связи, Интернету).
3.1.2. В расширенной комплектации:
  • дистанционное измерение профиля скорости и направления ветра, профиля температуры воздуха и характеристик турбулентности атмосферы.
3.2 Мобильная гидрохимическая лаборатория (МЭЛ-В):
  • отбор проб воды и различных типов почв;
  • измерение температуры, рН, жесткости, электропроводности, кислорода растворенного, окислительно-восстановительного потенциала, мутности воды;
  • анализ токсичности;
  • анализ неорганических и органических ионов;
  • анализ нефтепродуктов;
  • анализ связанного углерода;
  • анализ гамма-излучения загрязнённых территорий;
  • привязка точки замера к местности (система GPS);
  • автоматизированный сбор, обработка и передача зарегистрированной информации с приборно-аналитических средств измерений.

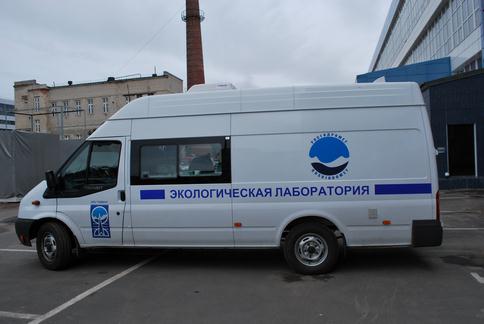

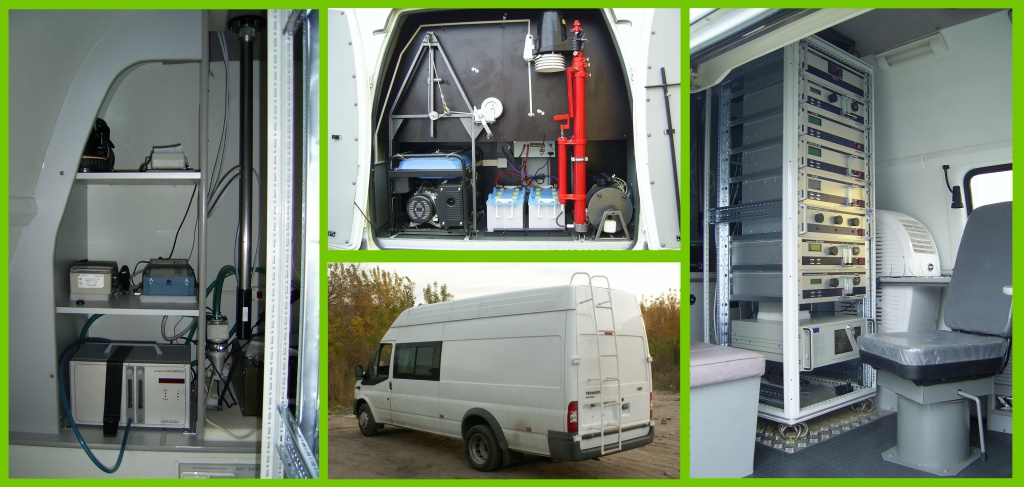

Мобильная экологическая лаборатория МЭЛ-А (контроль качества атмосферного воздуха) в базовой комплектации MEL.jpg
  Мобильная гидрохимическая лаборатория МЭЛ-В  (контроль качества вод) MEL-B.jpg

4. Пункты контроля вод и почвы

4.1 Автоматические станции контроля качества вод (АСК-В)
Основные технические характеристики приведены в таблице 4.
Таблица 4

Наименование контролируемого параметра

Диапазон измерений

Погрешность измерения

Удельная электрическая проводимость, мкСм/см

От 250 до 2,5·106

±1 % (но не менее ±4 мкСм/см)

Температура, 0С

От 0 до +40

±0,2

Водородный показатель, ед. pH

От 1 до 14

±0,05

Растворенный кислород, мг/дм3

От 0,1 до 20,0

± 0,2

Мутность, FNU

От 0,001 до 4000

< 5 % от измеренного значения ±0,01

Азот нитратный, N-NO3-, мг/дм3

От 0,1 до 100

±3 %

Азот аммонийный, N-NH4+, мг/дм3

От 0,05 до 20

3 % + 0,02 мг/дм3

(со стандартным раствором)

Массовая концентрация ПАУ, мкг/дм3

От 0 до 50

10 % от шкалы

Поглощение при 254 нм, м-1

От 0,01 до 60

-


4.2 Пункты контроля вод с периодическим отбором проб:
  • контроль 1 раз в 2 недели по 8 показателям: температура, рН, соленость, удельная электропроводность, кислород растворенный, мутность, окислительно-восстановительный потенциал, глубина;
  • контроль 6 раз в год по 46 показателям.
4.3 Пункты контроля почв с периодическим отбором проб
  • два раза в год контролируются 20 веществ.

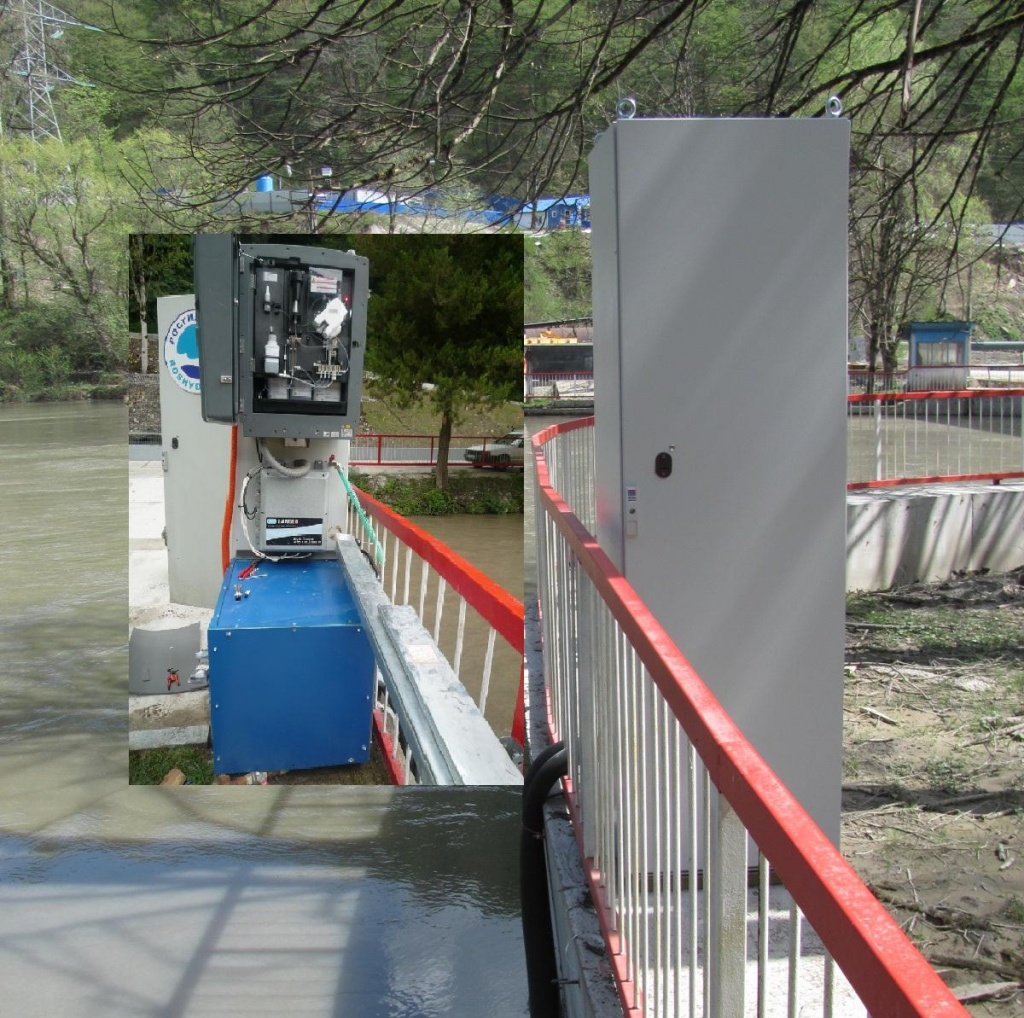

Автоматическая станция контроля вод АСК-В-2  (контроль качества вод) на территории ГРЭС п. Красная Поляна ASK-B_2.jpg  Кордон Лаура – пункт контроля почв №2 с периодическим отбором проб ASK-B_KL.jpg
Постоянно осуществляется поддержка действующего сайта Росгидромета.
  • на сайте создан раздел "Система комплексного экологического мониторинга Сочинского национального парка и прилегающих территорий в процессе строительства спортивных и иных объектов и после ввода их в действие";
  • в разделе представлен мониторинг состояния окружающей среды (атмосфера, поверхностные воды, прибрежные воды, биота); спутниковый мониторинг; отчеты экспедиционных обследований.

Проведение наблюдений за состоянием и загрязнением компонентов природной среды в районе проведения Олимпийских игр в соответствии с положениями данных рекомендаций позволило решить следующие задачи:
  • повысить качество и увеличить количество получаемой информации о состоянии окружающей среды и ее загрязнении в период подготовки, проведения и после проведения Олимпийских игр в городе Сочи;
  • дать оценку и прогноз воздействия строительства и функционирования Олимпийских объектов на состояние окружающей среды.
