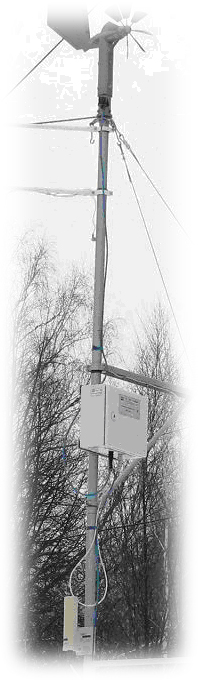

Мачта метеорологическая М-82

Мачта М-82 предназначена для установки датчиков ветроизмерительных приборов. Мачта выпускается двух видов: десятиметровая, предназначенная для установки на ней датчиков ветроизмерительных приборов - анеморумбографа М-63 (М-64), двенадцатиметровая - для работы в условиях повышенной лесистости.

Неподвижная часть мачты, состоящая из двух труб с основанием, закрепляется тремя тросовыми оттяжками. Труба основания забивается в землю на глубину 400 мм. Сверху трубы находится ось вращения подвижной части, состоящей из четырех труб, и закрепляемой между тремя тросами-оттяжками. Нижняя труба подвижной части утяжеленная и служит противовесом. Для предотвращения изгиба или перелома опускающейся части мачты концы ее соединяются натянутой растяжкой. Нижний конец опускающейся мачты с помощью двух ушек и кольца крепится к неподвижной части мачты. Мачта рассчитана на работу при скоростях ветра до 70 м/с.

Для мачты М-82 выпускаются молнеотвод к мачте с кабелем и без кабеля, кронштейн (предназначен для размещения датчика температуры и влажности атмосферного воздуха в радиоционой защите), поперечмна (предназначена для размещения датчика параметров ветра типа WAV151, WAA151), радиационная защита (предназначена для размещения датчика температуры и влажности НМР45).

Технические характеристики

Отклонение от вертикальности ствола мачты

по всей длине, мм............................................................................ 40

Условия эксплуатации

Температура окружающего воздуха, ^оС........................................ от -60 до 55

Относительная влажность воздуха, %........................................... до 98

Габаритные размеры

Мачта, мм:

М-82….......................................................................................... Æ48 х 9500

М-82-М......................................................................................... Æ50 х 11500

Масса

Мачта, кг:

М-82.............................................................................................. 85

М-82-М......................................................................................... 40
