Комплекс гидрологический ГМУ-4
Комплексы гидрологические ГМУ-4 предназначены для измерений гидростатического давления с целью определения уровня воды, а также температуры воды.
Комплексы выпускают трех типов:
- ГМУ-4-1 - для контроля уровня воды в контролируемой точке;
- ГМУ-4-2 - для контроля уровней воды в двух контролируемых точках и разности значений уровней воды;
- ГМУ-4-3 - для контроля уровней воды в трех контролируемых точках и разности значений уровней воды.
В состав комплексов входит модуль измерительный МИ (от одного до трех в зависимости от типа) и контроллер датчиков КД.
Комплексы осуществляют:
- измерение гидростатического давления и температуры воды в местах установки модулей МИ;
- расчет значений уровней воды;
- передачу информации потребителю по цифровому выходу (интерфейс RS485) и аналоговым выходам «4-20 мА» (ГМУ-4-2, ГМУ-4-3).

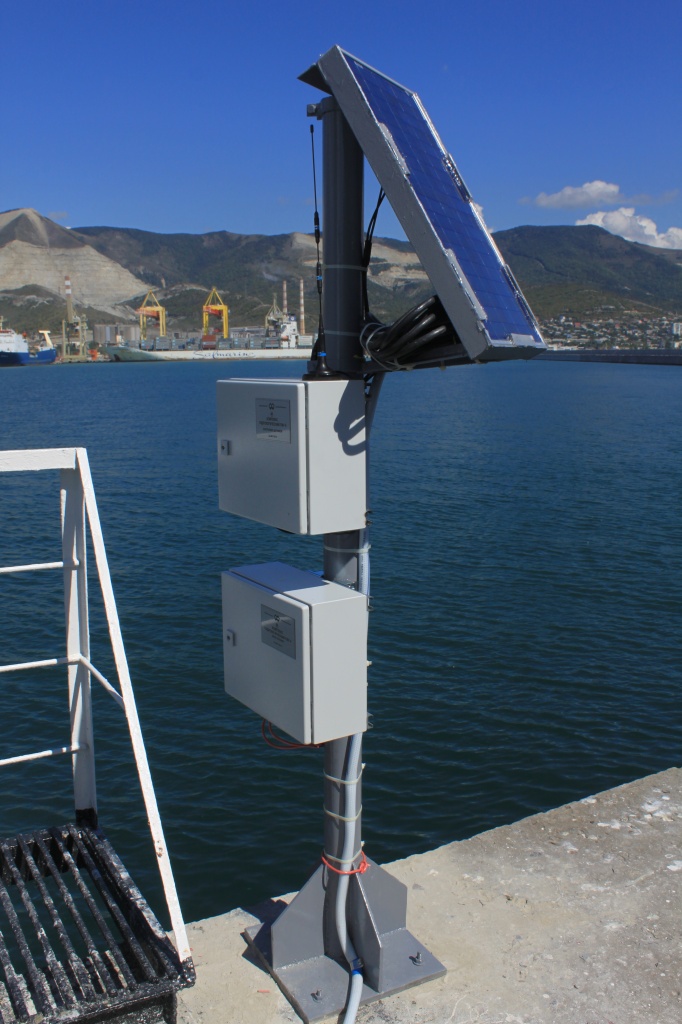

Комплекс ГМУ-4-1 может использоваться как необслуживаемый гидрологический пост (электропитание от автономного источника питания, передача информации по сотовому каналу связи на FTP-сервер в заданные интервалы времени, представление данных авторизованному пользователю). Время автономной работы до 1 года.
Комплексы ГМУ-4-2, ГМУ-4-3 могут эксплуатироваться в системах контроля уровня воды на атомных станциях (класс безопасности 4 согласно ОПБ - 88/97).
Конфигурация комплекса, перечень дополнительных устройств (источник питания, модуль сотовой связи, длина соединительного кабеля МИ) указывается при заказе.
Технические характеристики
Диапазон измерений гидростатического давления (уровня), гПа (м)…….. от 0 до 1000 (10) Погрешность, гПа……………………………………………………………… ± 3
Диапазон измерений температуры, ºС………………………………………..от -2 до 40
Погрешность, ºС………………………………………………………………..±0,05
Диапазон измерений атмосферного давления, гПа………………………….700-1100
Погрешность, гПа……………………………………………………………… ± 1,5
Энергопитание
От внешнего источника питания постоянного тока напряжением 12 В.
Условия эксплуатации
Температура окружающего воздуха, ºС:
МИ…………………………………………………………………………………от - 2 до 40
КД………………………………………………………………………………… от 5 до 50
Габаритные размеры
Модуль МИ с кабелем 10 м, мм………………………………………………50х50х500
Контроллер КД, мм…………………………………………………………….380х155х370
Масса
Модуль МИ с кабелем 10 м, кг………………………………………………. 2,3
Контроллер КД, кг…………………………………………………………….. 8,3
