Флюгеры ФВЛ и ФВТ

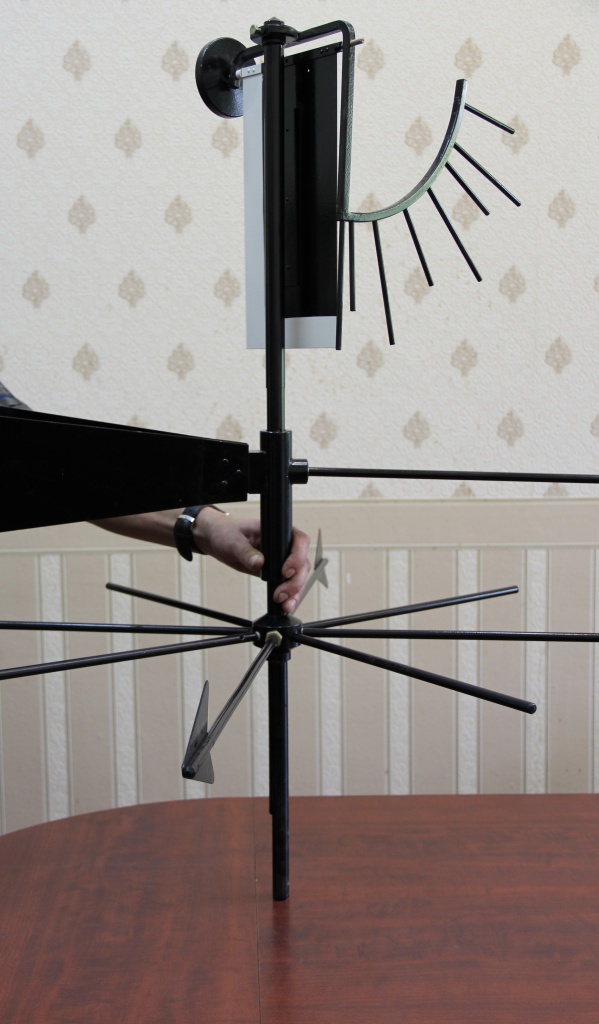

Флюгер ФВЛ-М с легкой доской или флюгер ФВТ-М с тяжелой доской предназначены для измерения скорости и направления ветра на метеорологических площадках. Принцип действия флюгеров основан на использовании силы давления воздушного потока на поверхность доски, расположенной перпендикулярно или под некоторым углом к ветровому потоку. Положение доски, отклоненной на некоторый угол под воздействием силы давления ветра, определяется по шрифтам дуги, укрепленной рядом с доской. Направление ветра определяется по положению флюгарки относительно штифтов, укрепленных на вертикальном стержне под флюгаркой и ориентированных по сторонам горизонта. Флюгер ФВЛ-М применяется в местностях, где скорость ветра не превышает 20 м/с. При более сильных ветрах применяются одновременно оба флюгера.

Технические характеристики

Диапазон измерения скорости ветра, м/с:

ФВЛ-М ..........................................................….................................1 - 20

ФВТ-М ............................................................…................................4 - 40

Диапазон измерения направления ветра, град…..................................0 - 360

Условия эксплуатации

Температура окружающего воздуха, ^оС .................................…..........от -60 до 40

Относительная влажность воздуха, % ......................................…........до 95

Габаритные размеры

Флюгер, мм...........................................................…..............…..............945х945х1255

Диаметр посадочного отверстия на мачту, мм……………………….18,1

Размеры доски указателя скорости ветра, мм………………...………300х150

Масса

Флюгер, кг:

ФВЛ-М .........................................................................……...............9,6

ФВТ-М ...............................................................................….............10,2

Масса доски, кг:

ФВЛ-М …………………………………………………….…………0,202

ФВТ-М …………………………………………………………….…0,804
