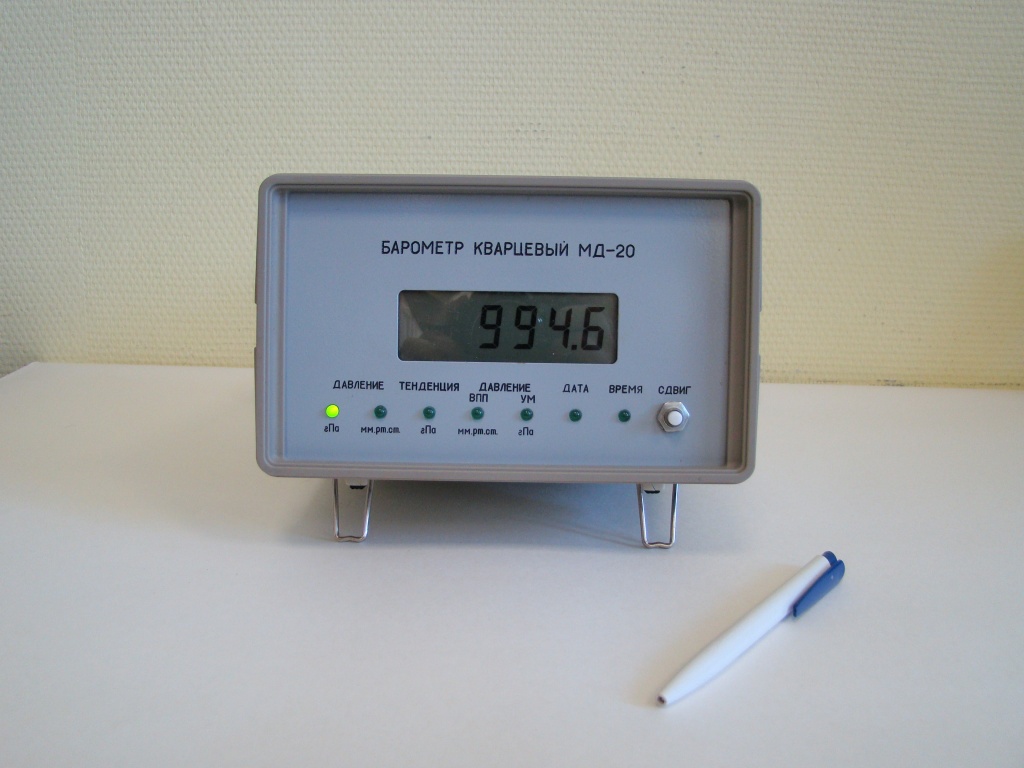

Барометр кварцевый МД-20

Свидетельство об утверждении типа

МД-20 RU.C.30.018.A №48229 до 26.сентября 2017

Барометр МД-20 предназначен для измерения атмосферного давления.

Областями применения барометра являются: деятельность: в области обороны и безопасности государства, в области гидрометеорологии, в том числе в составе метеорологических комплексов или в автономном режиме..

Принцип работы МД-20 основан на непрерывном преобразовании абсолютного давления кварцевым датчиком в частотные выходные сигналы с последующим преобразованием их в цифровой код и вычислении физических значений атмосферного давления. Вычисляется барометрическая тенденция; накапливается информация об измеренном атмосферном давлении и вычисленной барометрической тенденции в электронной памяти с периодичностью 3 ч. в течение последних 30 суток. Выводится информации в цифровом виде на индикационное табло барометров по выбору оператора -об измеренном атмосферном давлении в гПа или мм рт. ст. и вычисленной барометрической тенденции в гПа

Барометр выпускается в двух исполнениях: МД-20 и МД-20-1, отличающих друг от друга электропитанием, материалом корпуса и программным обеспечением при передаче сообщений по RS-232 или RS-485 в формате MODBUS

В состав прибора входят: датчик атмосферного давления типа ПДТК-0,1­-МР-22;

микропроцессор; индикатор атмосферного давления в «гПа» и «мм. рт. ст.»; АС-DC блок питания; аккумуляторная батарея.

Основные технические характеристики МД-20:

По условиям эксплуатации барометры относятся: МД-20-1 по ГОСТ 15150-69 к исполнению К категории 4.2 для температур от минус 30 до 50ºС при относительная влажность воздуха не более 98% при 35ºС; МД-20 по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.3 для температур от минус 30 до 50ºС при относительная влажность воздуха не более 98% при 35ºС.
