Установка воздухофильтрующая УВФ-1(2)

Предназначена для

- отбора проб атмосферных аэрозолей и радиоактивного молекулярного йода на накопительные фильтры;

- автоматического измерения объема и объемного расхода прокачиваемого через накопительные фильтры атмосферного воздуха;

- непрерывного измерения поверхностной бета-активности и мощности амбиентного эквивалента дозы гамма-излучения под накопительными фильтрами (только для УВФ-2);

- выдачи данных на интерфейс RS232/485 (только для УВФ-2).



Особенности и принцип действия:

УВФ-1(2) обеспечивает:

- непрерывное измерение объема прокачиваемого воздуха;

- непрерывное измерение объемного расхода прокачиваемого воздуха;

- отбор проб атмосферных аэрозолей и радиоактивного молекулярного йода;

- непрерывное измерение мощности амбиентного эквивалента дозы гамма-излучения, поверхностной бета-активности под накопительным фильтром (только для УВФ-2);

- отображение значений измеряемого параметра на дисплее:

1) объем прокаченного атмосферного воздуха через накопительный фильтр, м3;

2) объемный расход прокачиваемого атмосферного воздуха, м3/ч;

- возможность передачи информации об объеме и объемном расходе прокачиваемого атмосферного воздуха, поверхностной бета-активности и мощности амбиентного эквивалента дозы гамма-излучения под накопительным фильтром через интерфейс RS232/RS485 (только для УВФ-2).

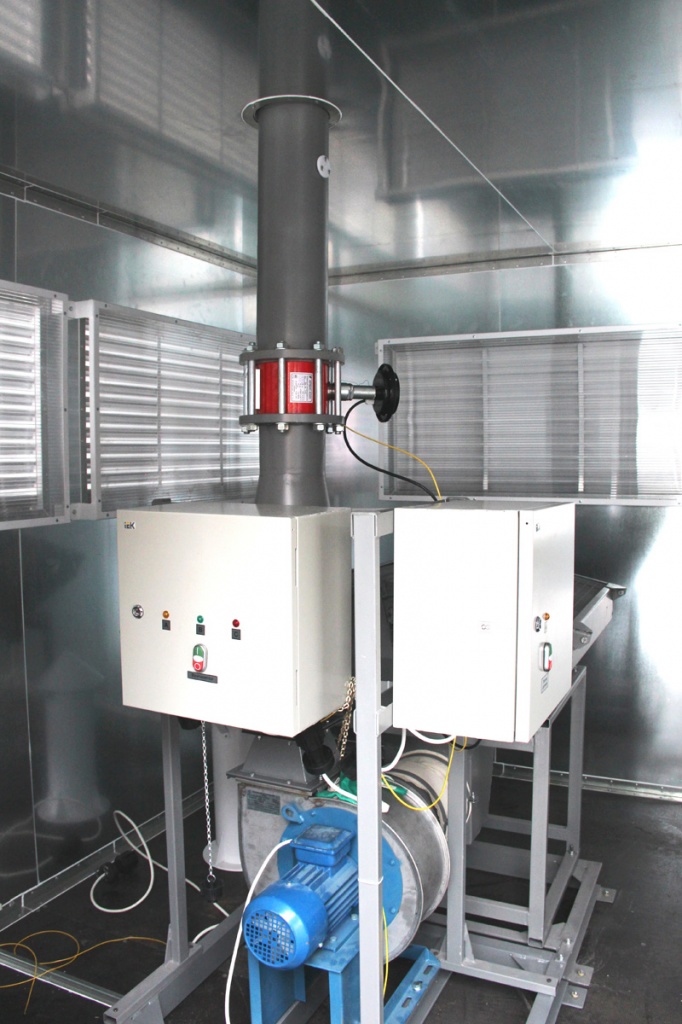

Состав:

- стойка со шкафами управления (силовым и автоматикой), турбулизатором, вентилятором радиальным и преобразователем расхода атмосферного воздуха;

- стойка с фильтродержателем

- труба выхлопная;

- колпак;

- дозиметр-радиометр (только для УВФ-2);

- программное обеспечение (только для УВФ-2).


Технические характеристики:

Габаритные размеры (длина х ширина х высота),мм………..не более 1450х1000х2600

Масса УВФ, кг ………………………………………………………………………не более 250

Потребляемая мощность (в зависимости от вентилятора), кВт……………………0,5 - 4

Напряжение питания, В …………………380 с колебаниями напряжения от 342 до 418

Частота, Гц ……………………………………………………………………………………… 50

Тип фильтра, используемого для отбора проб аэрозолей …………………ФПП-15-1,5

Тип фильтра, используемого для отбора проб молекулярного йода-131…СФМ-2И-ПС

Рабочие условия применения УВФ:

- в диапазоне температур от минус 40 до 50 ˚С (для УВФ-1);

- в диапазоне температур от минус 30 до 50 ˚С (для УВФ-2);

- при атмосферном давлении от 840 до 1067 гПа;

- при напряжении питания от 342 до 418 В;

- при относительной влажности воздуха не более 98 % при температуре +35 ˚С.

Диапазон измерения объемного расхода воздуха, м3/ч ………………....от 300 до 2500

Предел допускаемой основной относительной погрешности измерения объемного расхода прокачиваемого атмосферного воздуха, не более…………………………± 4 %

Предел допускаемой основной относительной погрешности измерения объема прокачиваемого атмосферного воздуха, не более………………………………….. ± 4 %

Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения в диапазоне от 0,05 мкЗв/ч до 10 Зв/ч, с пределом допускаемой основной относительной погрешности…………………………не более ±25 % (только для УВФ-2)

Диапазон измерения поверхностной бета-активности от 4,4·10-2 до 2,2·104 Бк/см2, с пределом допускаемой основной относительной погрешности…………………………… ..……………..…………………………………………….не более ±25 % (только для УВФ-2)

Средний срок службы………………………………………………………....не менее 10 лет
