Телевизионный анализатор аэрозолей «ПОТОК»

Телевизионный анализатор аэрозолей «ПОТОК» предназначен для измерений размеров и счетных концентраций аэрозольных частиц в воздухе и неагрессивных газах. Анализатор «ПОТОК» может быть использован в геофизике, экологии, медицине, биологии, химической, легкой и электронной промышленностях, машиностроении, энергетике, порошковой и цветной металлургиях, сельском хозяйстве, а также в других областях, связанных с необходимостью контроля микрообъектов в воздухе и неагрессивных газах.

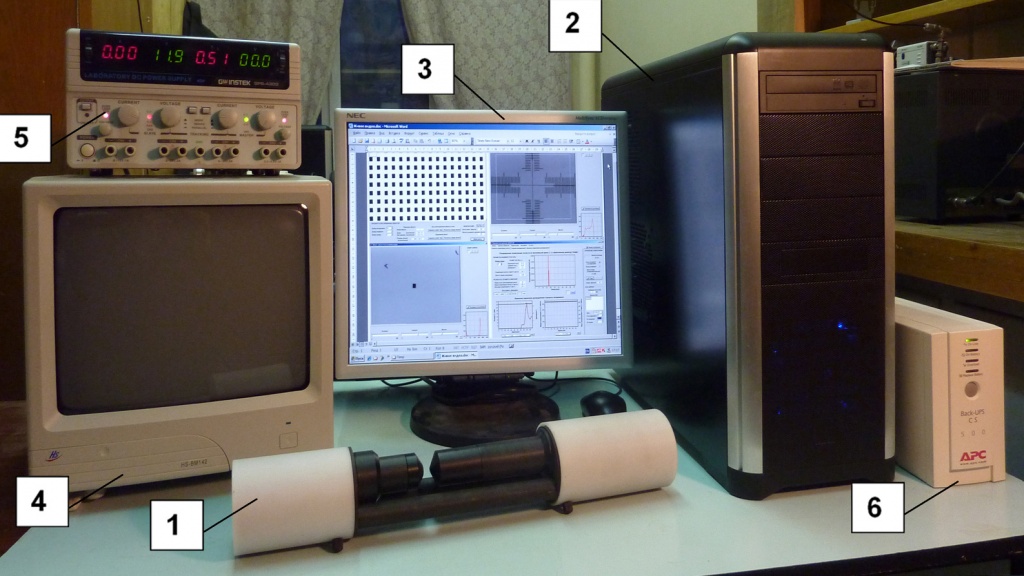

1 – датчик аэрозолей телевизионный; 2 – система анализа и обработки данных на базе ПК с дисплеем 3; 4 – видеомонитор; 5 – блок питания; 6 – источник бесперебойного питания

В основе принципа действия анализатора «ПОТОК» лежит формирование и многопараметрический компьютерный анализ изображений микрообъектов, движущихся в пространстве произвольным образом.

Важнейшими преимуществами прибора является реализация «прямых» методов измерений, а также простота и наглядность метрологического обеспечения, основанного на возможности введения в поле зрения прибора частиц известных (и даже неизвестных) размеров, визуальном контроле процесса измерения с последующей проверкой результатов с помощью обычного оптического микроскопа с большим увеличением.

Анализатор аэрозолей телевизионный "Поток" утвержден в качестве типа СИ, Свидетельство об утверждении типа СИ - RU.C.31002.A № 46382, рег..№ 49781-12 .

Основные технические характеристики анализатора:

Наименование параметра

Значение параметра

Диапазон размеров аэрозольных частиц, мкм

От 1,0 до 100,0

Счетная концентрация аэрозольных частиц, см-3

От 102 до 106 см-3

Пределы допускаемой относительной погрешности измерения размеров аэрозольных частиц, %

Не более ± 10

Пределы допускаемой относительной погрешности измерения счетной концентрации аэрозольных частиц, %

Не более ±10

Длительность единичного измерения, с

От 0,025 до 120,000 .

Количество измерений в одной серии измерений

Не более 50

Электропитание анализатора от сети переменного тока с частотой (50 ± 1) Гц, В

220 ± 22

Потребляемая анализатором мощность, Вт

Не более 100

Скорость движения измеряемых аэрозольных частиц, м/с

Не более 10

диапазон температур анализируемого аэрозоля, °С

От -20 до +35

Относительная влажность анализируемого аэрозоля, %

От 5 до 100
